Zhejiang Aokai Electric Co., Ltd. je jedan od vodećih proizvođača i dobavljača 100a dc kontaktora za prednaboj u Kini. Ako namjeravate kupiti CE odobreni 100a dc kontaktor za prethodno punjenje, dobrodošli da dobijete više informacija od naše tvornice. Dobra usluga i kvalitetni proizvodi su dostupni.

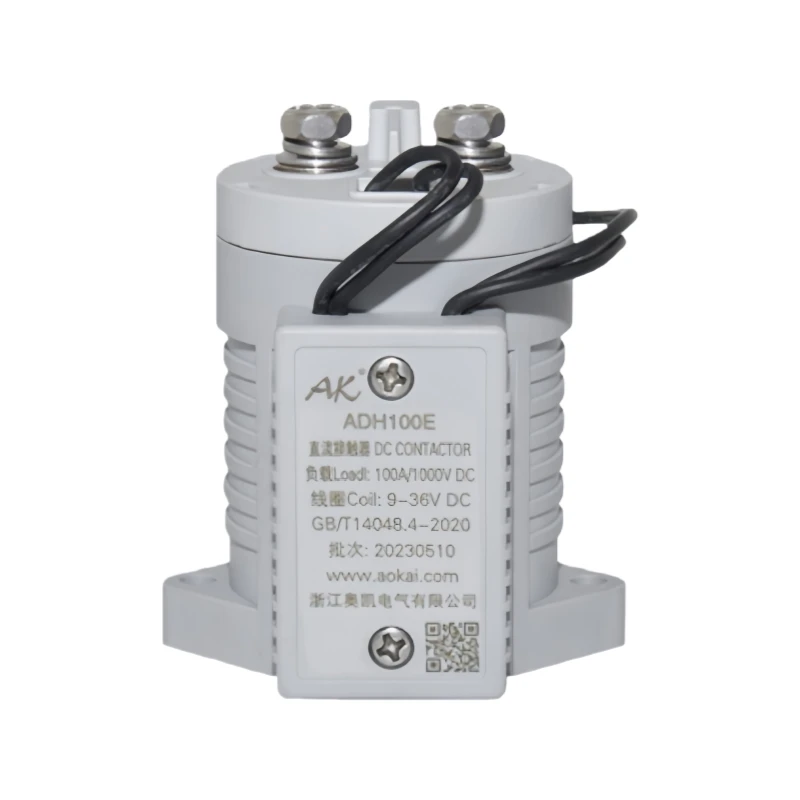

100A DC kontaktor za prethodno punjenje
Prethodno punjenje visokog napona istosmjernog kontaktora, nazivna struja opterećenja 100 A, epoksi zabrtvljen, dvosmjerni kontaktor
Model: ADH100
Upotreba: široko se koristi u stanicama za punjenje, a također u EV, fotonaponskim, AGV i UPS itd.
Zaštitna značajka: Zatvoreno epoksidom
Opterećenje kontakta: velika snaga
Napon svitka: 12-1000V
Nazivna struja: 100A
Obrazac za kontakt: SPST-BR
Razina IP zaštite: IP67
Veličina: 55mmx50mmx64mm
Mehanički život: 300 000 operacija
Električni život: 5000 operacija (otpor 100 A, 1000 VDC)
Puhanje magnetskog luka
Dvo-smjerni, po izboru s polariziranim ili ne-polariziranim kontaktom
Dodatni pomoćni kontakt
Kontrola kvalitete: ISO9001, IATF16949
Marka i logotip: AK
Značajke
◪ Zapečaćen-epoksidnom smolom visoke čvrstoće, nema opasnosti od curenja električnog luka, osiguravajući da neće doći do požara ili eksplozije tijekom životnog vijeka.
◪ Punjenje uglavnom inertnim plinom dušika poboljšava učinak gašenja luka i učinkovito sprječava kontaktnu oksidaciju i sagorijevanje. Otpor kontakta je nizak i stabilan, a kontaktni dio može zadovoljiti stupanj zaštite IP67.
◪ 100A 85ºC dugotrajna nosivost struje.
◪ Otpor izolacije doseže 100 MΩ (1000 VDC), a otporni napon između kontakta i zavojnice je 3,5 kV.
◪ U skladu sa zahtjevima IEC 60664-1, GB/T14048.1 i GB/T14048.4.
◪ Zatvoreno epoksidom, izduvavanje magnetskog luka.
◪ Kompaktan dizajn, niska razina buke.
◪ Dvo-smjerno, izborno s pomoćnim kontaktom.
◪ Certifikat o sigurnosti: usklađen s CE, CCC i RoHS.
Tehnički podaci
|
Specifikacija glavnog kontaktas |
|
|
Dogovor o kontaktu |
1K (1NO) |
|
Polaritet kontakta |
Ne{0}}polaritet |
|
Kontaktni otpor |
Manje ili jednako 0,5 mΩ (pri 100 A) |
|
Maks. Preklopni napon |
1000 VDC |
|
Maks. Prekidna struja |
1000 A (320 VDC) 1 Ops |
|
Električna izdržljivost (otporno opterećenje) |
1000 operacija (1000 VDC, 100 A) |
|
1500 operacija (750 VDC, 100 A) |
|
|
5000 operacija (500 VDC, 100 A) |
|
|
20 000 operacija (110 VDC, 100 A) |
|
|
Mehanička izdržljivost |
300 000 operacija |
|
Izdržati struju |
100A, kontinuirano |
|
130A, 60 min |
|
|
180A, 5 min |
|
|
300A, 30s |
|
|
Parametri performansi (na 23stupanj) |
||
|
Napon preuzimanja |
Pogledajte tablice parametara zavojnice |
|
|
Ispadanje napona |
Pogledajte tablice parametara zavojnice |
|
|
Vrijeme preuzimanja |
Manje od ili jednako 25 ms |
|
|
Razdoblje odbijanja kontakta |
Manje od ili jednako 5 ms |
|
|
Dropout Vrijeme |
Manje od ili jednako 10 ms |
|
|
Dielektrična čvrstoća |
Između glavnih kontakata |
3,500 VDC 1 min |
|
Između glavnih kontakata i svitka |
3,500 VDC 1 min |
|
|
Izolacija |
Početno stanje |
100 MΩ 1 min |
|
Nakon električnog života |
50 MΩ 1 min |
|
|
Šok |
Stabilnost |
20 g (uključeno) |
|
Snaga |
50g |
|
|
Vibracija |
10g, 10~500Hz, 1/2 sinusnog vala (uključeno) |
|
|
Relativna vlažnost |
5%~95%RH |
|
|
Temperatura |
-40 stupnjeva ~ 85 stupnjeva |
|
|
Terminal za opterećenje |
M5 unutarnji navoj |
|
|
Težina |
Oko 230g |
|
|
Dimenzija |
55 mm x 42 mm x 64 mm |
|
|
Parametar pomoćnog kontaktas |
|
|
Pom. Dogovor o kontaktu |
FK/FB/FZ (1NO/1NC/1CO) |
|
Pom. Nazivna struja kontakta |
5A |
|
Pom. Kontaktirajte Max. Prekidni napon |
120VDC |
|
ADH10Parametar zavojnice 0Ss (S PWN ekonomizatorom zavojnice) |
||||
|
Napon svitka (V) |
PickupNapon |
Padout Napon |
Otpor zavojnice (Ω ) |
Potrošnja energije svitka (W) |
|
12V |
Manje od ili jednako 70% Us |
5%-40% nas |
24Ω±10% |
6W±10% |
|
24V |
Manje od ili jednako 70% Us |
5%-40% nas |
96Ω±10% |
6W±10% |
|
48V |
Manje od ili jednako 70% Us |
5%-40% nas |
384Ω±10% |
6W±10% |
|
60V |
Manje od ili jednako 70% Us |
5%-40% nas |
600Ω±10% |
6W±10% |
|
72V |
Manje od ili jednako 70% Us |
5%-40% nas |
864Ω±10% |
6W±10% |
|
ADH100EParametar zavojnices |
|||||
|
Napon svitka (V) |
PickupNapon (V) |
Padout Napon |
Otpor zavojnice |
Snaga pokretanja |
Držanje moći |
|
9-36V |
9-36V |
5-7V |
3.5Ω±10% |
25W±10% |
2W±10% |
|
ADH100WParametar zavojnices |
|||||
|
Napon svitka |
PickupNaponVDC |
Padout Napon |
Otpor zavojnice |
Snaga pokretanja |
Držanje moći |
|
32-96V |
32-96V |
16-20V |
40.5Ω±10% |
25W±10% |
2W±10% |
|
ADH100DParametar zavojnices |
||||||
|
Napon svitka (V) |
KurvaNapon |
Dropout Napon |
Otpor zavojnice (Ω ) |
Snaga pokretanja (W) |
Snaga držanja (W) |
|
|
Počinje |
Držanje |
|||||
|
12V |
Manje od ili jednako 70% Us |
5%-40% nas |
3.3Ω±10% |
48Ω±10% |
45W±10% |
3W±10% |
|
24V |
Manje od ili jednako 70% Us |
5%-40% nas |
13.3Ω±10% |
190Ω±10% |
45W±10% |
3W±10% |
|
48V |
Manje od ili jednako 70% Us |
5%-40% nas |
52.8Ω±10% |
768Ω±10% |
45W±10% |
3W±10% |
|
60V |
Manje od ili jednako 70% Us |
5%-40% nas |
82.5Ω±10% |
1,200Ω±10% |
45W±10% |
3W±10% |
|
72V |
Manje od ili jednako 70% Us |
5%-40% nas |
118Ω±10% |
1,730Ω±10% |
45W±10% |
3W±10% |
|
ADH100DEParametar zavojnices |
||||||
|
Napon svitka (V) |
PickupNapon |
Padout Napon |
Otpor zavojnice( Ω ) |
Snaga pokretanja (W) |
Snaga držanja (W) |
|
|
Počinje |
Držanje |
|||||
|
12V |
Manje od ili jednako 70% Us |
5%-40% nas |
3.3Ω±10% |
48Ω±10% |
45W±10% |
3W±10% |
|
24V |
Manje od ili jednako 70% Us |
5%-40% nas |
13.3Ω±10% |
190Ω±10% |
45W±10% |
3W±10% |
|
48V |
Manje od ili jednako 70% Us |
5%-40% nas |
52.8Ω±10% |
768Ω±10% |
45W±10% |
3W±10% |
|
60V |
Manje od ili jednako 70% Us |
5%-40% nas |
82.5Ω±10% |
1,200Ω±10% |
45W±10% |
3W±10% |
|
72V |
Manje od ili jednako 70% Us |
5%-40% nas |
118Ω±10% |
1,730Ω±10% |
45W±10% |
3W±10% |
| Specifikacije pakiranja | |||||||
| Model proizvoda | Pakiranje | Min. KOLIČINA unutarnjeg pakiranja | Veličina kartona (DxŠxV cm) |
Neto težina/KOM (Maks.) kg |
Ukupna KOL (kom) |
Neto težina (Maks.) kg |
Bruto težina (Maks.) kg |
| ADH100E | Biserni pamuk+karton |
10 KOM/Sloj 3 sloja/CTN |
38.5x23x24 | 0.24 | 30 | 7.2 | 8.2 |
| Bilješka: 1. Samo jedan primjer različitih tipičnih specifikacija pakiranja za svaku kategoriju proizvoda naveden je kao referenca. 2. Stvarna težina pakiranja će varirati s vlagom u okruženju. Za specifičnu težinu serije obratite se svom ovlaštenom prodajnom osoblju. |
|||||||
